廣東雷寧普檢測是獲得CNAS和CMA資質認可的第三方防雷檢測機構，實驗室具備GB/T 18802.1、GB/T 18802.21標準檢測資質，可提供SPD防雷檢測、型式試驗、委托測試服務。接下來為大家介紹SPD防雷檢測如何確定限制電壓。

SPD防雷檢測限制電壓的確定方法

1、用1.2/50沖擊電壓測量放電電壓

a.沖擊耐壓（1.2/50μs），發生器開路輸出電壓設定為6kV。

b.試驗次數：正、負極性各5次，使試品冷卻至環境溫度。

c.如果10次試驗中有觀察到?jīng)]有放電，則將發生器開路輸出電壓設定為10kV，并重復試驗步驟a、b。

d.用示波器記錄SPD上的電壓。

e.限制電壓是10次測量峰值（絕對值）的平均值。

2、用8/20沖擊電流測量殘壓

a．依次施加峰值約為0.1；0.2；0.5；1.0的8/20 沖擊電流。如果SPD僅包含電壓限制元件，僅在In下進行本試驗。對于包含電壓開關元件的SPD的試驗，發生器的輸出電壓上升速率宜控制在10kV/μs內。

b．對SPD施加一個正極性和一個負極性序列。

c．最后，如果Imax或Ipeak大于In，則至少對SPD施加一次Imax或Ipeak沖擊電流，極性為前面試驗中殘壓較大的極性。

d．使試品冷卻至環境溫度。

e．每次沖擊應記錄電流和電壓示波圖。對于電壓開關型SPD，應記錄放電電流流過SPD時，其端子間測得的最大電壓峰值。把沖擊電流和電壓的峰值（絕對值）繪成放電電流與殘壓的關系曲線圖。

f．決定限制電壓的殘壓由下列電流范圍內相應曲線的最高電壓值來確定。

   ——I級：直到Ipeak或In，取較大值。

   ——II級：直到In。

3、用復合波測量限制電壓

a．復合波施加在通電的SPD上，其電源電壓為Uc。

b．對用于交流電源系統的SPD，在正弦電壓的90°±10°相位處施加正極性沖擊，在270°±10°相位處施加負極性沖擊。

c．對用于直流系統的SPD，施加正、負極性沖擊。SPD應施加Uc的直流電壓。

d．每次間隔5分鐘使試品冷卻。

e．復合波發生器的電壓為制造廠對SPD規定UOC的0.1、0.2、0.5和1.0倍。         如果SPD僅包含電壓限制元件，僅在UOC下進行本試驗。

f．上述整定值，每種幅值對SPD施加4次沖擊，正負極性各兩次。

g．每次沖擊時用示波器記錄從發生器流入SPD的電流和在SPD輸出端口的電壓。

h. 限制電壓是整個試驗程序中記錄的最大峰值電壓。

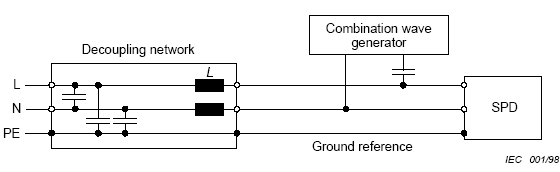

單項電源系統連接去耦網絡的電路

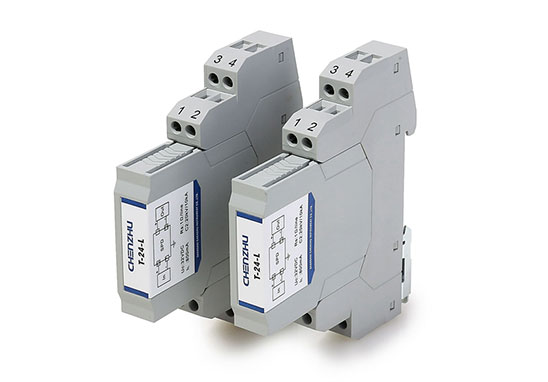

以上就是關于SPD防雷檢測如何確定限制電壓的介紹，如果您有電源SPD、信號SPD、網絡SPD等浪涌保護器產品需要做防雷檢測、型式試驗、委托測試，歡迎聯系廣東雷寧普檢測！
