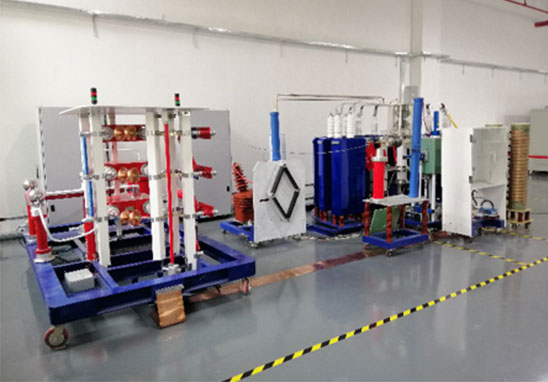

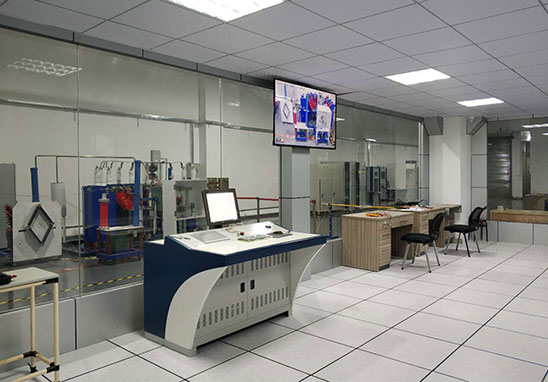

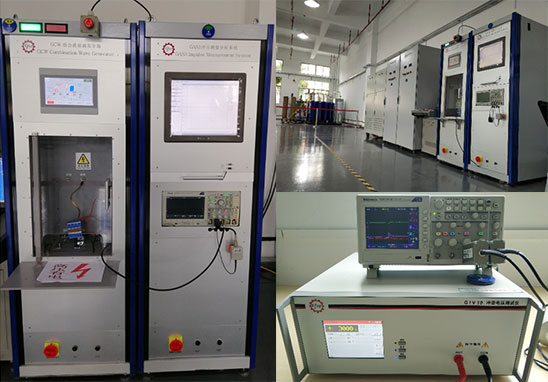

廣東雷寧普檢測是已獲得CNAS和CMA資質的第三方防雷檢測機構，實驗室配備全套雷擊檢測設備，業務范圍覆蓋廣州、深圳、東莞等華南地區防雷檢測需求強的城市，可出具國家認可的雷擊檢測報告。

一、雷擊測試用到的試驗設備有哪些？

模擬雷電沖擊發生器、耦合網絡、去耦網絡、輔助設備及測量系統等；

二、雷擊測試前需要確定的被測設備資料？

1、電子設備電源端口資料：

供電方式，電源端口輸入電壓值，電源端口與饋線的連接情況；

2、電源設備外線端口資料：

供電放電（交流、直流）、電源端口輸入、輸出電壓值，輸入輸出端口的位置，電源設備端口與饋線的連接情況；

3、通信信號設備通信端口資料：

端口的性質（外部端口、內部端口）及使用定義，互連線性質（平衡傳輸線、非平衡傳輸線），系統保護的方式和位置，系統端口傳輸電壓的性質（模擬/數據、交流/直流等）及傳輸電壓的最大幅值，還需要確定通信、信號電子設備通信端口與互連線的連接情況；

三、雷擊測試類型有哪些？

1、外部端口與地間的共模試驗（縱向試驗），線地間試驗；

2、內部端口與地之間共模試驗（縱向試驗），線地間試驗；

3、外部線路端子與外部線路端子之間差模（橫向試驗），稱為線線間試驗；

4、內部線路端子與內部線路端子之間差模試驗（橫向試驗），稱為線線間試驗；

四、雷擊測試波形有哪些？

1.2/50us.8/20us組合波、10/700us.5/320us組合波、10/200us

1、1.2/50us.8/20us組合波試驗用于與交流或直流電源線連接的電子設備電源端口的模擬雷擊試驗。一般分為5個測試等級，1級1kv,2級2KV,3級4KV，4級6KV,5級10KV(線地間施加)，線線間施加電壓減半。

2、10/700us.5/320us組合波試驗用于通信信號電子設備與信息和數據傳輸線連接的通信端口的傳導雷擊模擬雷擊試驗，1級1kv,2級2KV,3級4KV，4級6KV,5級10KV(線地間施加)，線線間施加電壓減半。

3、10/200us沖擊波用于與鋼軌連接的信號設備通信端口的傳導雷模擬雷擊試驗。

4、8/20us電流波適用于鐵路通信信號系統的交直流電源燈設備電源輸入、輸出端口模擬雷擊試驗。8/20us電流波嚴酷等級分為四個等級，1級1kA，2級5kA，3級10kA，4級20kA。

五、施加雷擊電壓電流可以選用的耦合方式：

1、放電管耦合（優先選擇）；

2、阻抗耦合（需要考慮耦合電路對波形的影響）；

3、直接耦合（應保證EUT和沖擊發生器不相互影響）；

4、電容耦合。

六、雷擊沖擊波的施加方法：

所有試驗端口應施加最低等級的雷擊試驗，然后根據嚴酷等級施加雷擊試驗，試驗可選擇兩個或兩個以上級別雷擊電壓、電流時，可按照先小后大順序施加。

被測設備處于正常工作狀態下，試驗后，EUT不能正常工作，則終止試驗。

以上就是關于廣州哪里能做雷擊測試報告的介紹，如果您有產品需要做雷擊測試，歡迎聯系雷寧普檢測工程師。
